Крановые Накладки КР-70
Масса, кг: 3,4 кг
Размер (д/ш/в), мм: 460 х 60 х 16
Ед. изм: шт. |
 |
Технические характеристики:

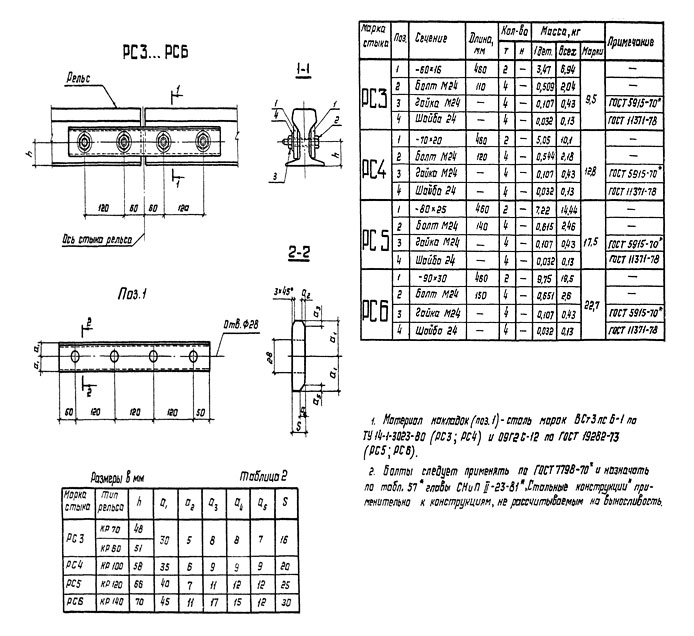

| Чертеж накладки КР-70 |
ТУ 14-1-3023-80 |
| Материал накладки КР-70 |
сталь 3ПС/СП5, сталь 09Г2С |
| Количество накладки КР-70 в 1 тонне |
294 шт |
| Марка стыка КР-70 |
РС3 |
Описание и применение накладки КР-70:
Накладка КР-70
используется для стыка рельс одноимённой марки (КР-70) сварным способом или с
помощью четырёх болтов, для которых уже сделаны отверстия.
Данный вид накладок подходит для фиксации стальных и железобетонных шпал, а
также подкрановых плит из железобетона.
Поскольку накладки в режиме эксплуатации постоянно подвержены разного рода
нагрузкам, особое внимание уделяется качеству и прочности изделия. Материал для
его изготовления – сталь. Вес не превышает 3,47 кг. Верхний слой должен быть
чистым и гладким, без инородных включений, повреждений и деформаций.
Болтовые отверстия не должны иметь даже самых мелких дефектов, обязательное
условие – строго перпендикулярное расположение по отношению к плоской стороне
изделия.
| Схема накладки КР-70 |
 |
